Ano ang Nagiging Maaasahan at Ligtas sa Isang Estrukturang Bakal na Lumalaban sa Lindol?

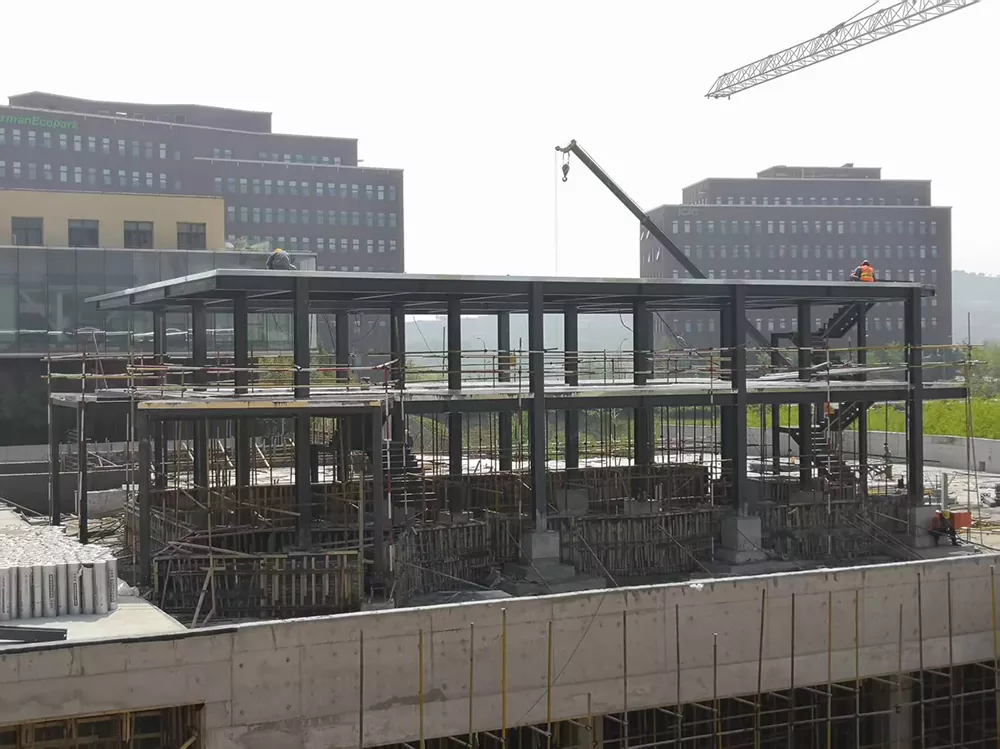

1. Ano ang isang Earthquake Resistant Steel Structure?

Ang istrukturang bakal na lumalaban sa lindol ay isang gusali o inhinyero na balangkas na idinisenyo upang labanan ang mga puwersa at paggalaw na nabuo ng aktibidad ng seismic. Sa halip na umasa lamang sa lakas ng mga indibidwal na column at beam, gumagamit ito ng pinagsama-samang sistema ng istruktura upang ligtas na ilipat ang mga karga ng lindol patungo sa mga pundasyon.

Sa panahon ng isang lindol, ang lupa ay mabilis na gumagalaw, na nagiging sanhi ng mass ng isang gusali upang makabuo ng mga pwersang inertia. Ang mga puwersang ito ay maaaring gumawa ng pahalang na paggalaw, pagbaluktot sa istruktura, mga stress sa koneksyon, at karagdagang mga pangangailangan sa mga pundasyon. Isinasaalang-alang ng isang mahusay na disenyong istraktura ng bakal ang mga epektong ito sa pamamagitan ng mga naaangkop na laki ng miyembro, mga pagsasaayos ng istruktura, mga detalye ng koneksyon, at mga kalkulasyon ng engineering.

Ang mahalaga, ang paglaban sa lindol ay hindi nangangahulugan na ang isang gusali ay mananatiling ganap na hindi nasisira sa bawat lindol. Depende sa mga layunin ng disenyo at seismic demand, ang kinokontrol na structural yielding at ilang nonstructural na pinsala ay maaaring mangyari. Ang pangunahing layunin ay upang mabawasan ang panganib ng sakuna na pagkabigo at makamit ang pagganap na kinakailangan ng naaangkop na mga regulasyon sa gusali.

Saan Ginagamit ang Mga Estrukturang Bakal na Lumalaban sa Lindol?

Ang mga istrukturang ito ay may kaugnayan sa isang malawak na hanay ng mga proyekto, kabilang ang:

• Mga pabrika sa industriya, mga workshop sa produksyon, at mga bodega.
• Mga komersyal na gusali, opisina, at mga pasilidad sa pagtitingi.
• Mga sentro ng logistik at mga pasilidad ng pamamahagi.
• Mga pampublikong gusali at iba pang istruktura na may partikular na mga kinakailangan sa pagtira.
• Mga espesyal na balangkas ng bakal at mga istrukturang pang-industriya na suporta.

Ang naaangkop na solusyon ay depende sa paggamit ng gusali, taas, geometry, lokal na seismic hazard, kondisyon ng lupa, at kinakailangang antas ng pagganap.

2. Bakit Mahusay na Gumaganap ang Mga Istraktura ng Bakal sa Panahon ng Lindol

Ang bakal ay malawakang ginagamit sa seismic engineering dahil sa lakas nito, ductility, at kapasidad para sa prefabrication. Gayunpaman, ang mga kalamangan na ito ay isasalin lamang sa maaasahang pagganap kapag ang buong istraktura ay idinisenyo, ginawa, at binuo nang tama.

Ductility at Energy Dissipation

Ang ductility ay ang kakayahan ng isang materyal o estruktural na bahagi na sumailalim sa malaking pagpapapangit nang hindi agad nawawala ang kapasidad nito sa pagdadala ng load. Ang wastong detalyadong mga miyembro ng bakal ay maaaring magbunga sa ilalim ng hinihingi na mga kondisyon ng seismic, na nagpapahintulot sa isang istraktura na maglaho ng enerhiya sa pamamagitan ng kontroladong inelastic na pag-uugali.

Ang katangiang ito ay lalong mahalaga dahil ang mga puwersa ng lindol ay maaaring magbaliktad ng direksyon nang paulit-ulit. Samakatuwid, ang mga miyembro at koneksyon ay dapat na tanggapin ang inaasahang pangangailangan ng pagpapapangit nang hindi nakakaranas ng maagang pagkabali, kawalang-tatag, o hindi katanggap-tanggap na pagkawala ng lakas.

Mataas na Lakas-sa-Timbang Ratio

Ang bakal ay maaaring magbigay ng malaking lakas ng istruktura nang hindi nangangailangan ng labis na mabibigat na mga miyembro. Dahil ang mga puwersa ng seismic inertia ay malapit na nauugnay sa pagbuo ng mass at ground acceleration, ang pagbabawas ng hindi kinakailangang structural weight ay maaaring makatulong na pamahalaan ang mga pangangailangan sa lindol. Ang aktwal na pagganap, gayunpaman, ay nakasalalay sa kumpletong sistema ng gusali kaysa sa materyal na bigat lamang.

Prefabrication at Pagkontrol sa Paggawa

Ang mga bahagi ng bakal ay maaaring gawa-gawa sa mga kontroladong kapaligiran ng pagawaan bago ihatid sa lugar ng konstruksiyon. Maaaring mapabuti ng prosesong ito ang pagkakapare-pareho ng dimensyon, pasimplehin ang inspeksyon, at bawasan ang ilang partikular na aktibidad sa site. Nananatiling mahalaga ang tumpak na mga guhit ng fabrication, traceable na materyales, kwalipikadong pamamaraan ng welding, at angkop na inspeksyon.

3. Mga Pangunahing Bahagi ng Mga Istraktura ng Bakal na Lumalaban sa Lindol

Ang maaasahang pagganap ng seismic ay nangangailangan ng maraming elemento ng istruktura upang magtulungan. Ang kahinaan sa isang kritikal na bahagi ay maaaring makasira sa pagganap ng mas malawak na sistema.

Mga Structural Frame

Ang mga beam at column ay bumubuo sa pangunahing balangkas na nagdadala ng pagkarga. Ang kanilang mga sukat, materyal na katangian, at pag-aayos ay nakakaimpluwensya sa lakas, higpit, katatagan, at kapasidad ng pagpapapangit ng gusali. Dapat suriin ng mga inhinyero ang mga pakikipag-ugnayan sa pagitan ng mga miyembrong ito sa halip na pumili ng mga seksyon batay sa mga vertical load lamang.

Mga Bracing System

Ang diagonal braces ay maaaring magbigay ng isang mahusay na paraan upang labanan ang mga lateral forces. Depende sa napiling system, ang mga braces ay maaaring pangunahing gumana sa pamamagitan ng tension at compression o isama ang mga espesyal na mekanismo upang mapabuti ang pag-uugali ng seismic. Ang kanilang layout ay dapat na iugnay sa mga pinto, bintana, makinarya, mga ruta ng sirkulasyon, at iba pang mga kinakailangan sa arkitektura o pagpapatakbo.

Mga Koneksyon ng Beam-to-Column

Ang mga koneksyon ay naglilipat ng puwersa sa pagitan ng mga miyembro ng istruktura at malakas na nakakaimpluwensya sa pangkalahatang pag-uugali ng seismic. Ang mga bolted at welded joint ay dapat na idinisenyo para sa mga puwersa, pag-ikot, at cyclic loading na nauugnay sa napiling sistema ng istruktura.

Ang mga detalye ng koneksyon ay dapat sumunod sa naaangkop na mga probisyon sa disenyo. Ang mga improvised na pagpapalit, hindi naaprubahang mga pagbabago sa welding, at hindi pare-parehong pag-install ng bolt ay maaaring makompromiso ang nilalayong landas ng pagkarga.

Mga Pundasyon at Anchor Bolts

Ang mga pundasyon ay naglilipat ng mga puwersa ng istruktura sa lupa. Ang kanilang disenyo ay dapat isaalang-alang ang mga kondisyon ng lupa, pagbaligtad, pag-slide, pag-angat, at ang mga puwersang ipinadala sa pamamagitan ng mga base ng haligi at anchor bolts. Kahit na ang isang mahusay na disenyo ng steel frame ay maaaring gumanap nang hindi maganda kung ang sistema ng pundasyon nito ay hindi sapat.

Mga Diaphragm ng Bubong at Sahig

Ang mga sistema ng bubong at sahig ay tumutulong sa pagkolekta at pamamahagi ng mga lateral forces sa mga itinalagang elementong lumalaban sa seismic. Ang kanilang mga koneksyon, mga kolektor, at sumusuporta sa mga bahagi ay dapat na iugnay sa pangkalahatang disenyo ng istruktura upang mapanatili ang isang tuluy-tuloy na landas ng pagkarga.

4. Paano Napapabuti ng Disenyo ng Seismic ang Kaligtasan sa Structural

Ang epektibong seismic engineering ay nagsisimula sa lugar ng gusali at nagpapatuloy sa pamamagitan ng disenyo, katha, pagtayo, at inspeksyon. Ang bawat yugto ay dapat suportahan ang parehong mga layunin sa pagganap ng istruktura.

Hakbang 1: Suriin ang Site at Seismic Hazard

Tinutukoy ng mga inhinyero ang mga nauugnay na parameter ng disenyo ng seismic, kundisyon ng lupa, occupancy ng gusali, at naaangkop na mga kinakailangan sa code. Tumutulong ang mga geotechnical na pagsisiyasat na magtatag ng mga katangian ng lupa at matukoy ang mga potensyal na alalahanin tulad ng pag-areglo o pagkatunaw kung saan nauugnay.

Hakbang 2: Pumili ng Naaangkop na Structural System

Ang mga frame na lumalaban sa sandali, braced frame, at iba pang pinahihintulutang system ay nag-aalok ng iba't ibang kumbinasyon ng higpit, lakas, ductility, at flexibility ng arkitektura. Ang pagpili ay dapat na sumasalamin sa mga dimensyon ng gusali, nilalayon na paggamit, mga pangangailangan sa pagyanig, at mga hadlang sa pagtatayo.

Hakbang 3: Suriin ang Lakas, Drift, at Stability

Tinatantya ng pagsusuri sa istruktura kung paano tumutugon ang gusali sa mga pagkarga ng disenyo. Sinusuri ng mga inhinyero ang pwersa ng miyembro, pag-ilid sa gilid, pag-anod ng interstory kung saan naaangkop, pangkalahatang katatagan, at mga potensyal na iregularidad. Ang isang istraktura na nakakatugon sa mga pangunahing kinakailangan sa lakas ay maaaring mangailangan pa rin ng karagdagang higpit o pagdedetalye upang matugunan ang kakayahang magamit at mga layunin sa pagganap.

Hakbang 4: Mga Detalye ng Koneksyon at Mga Bahagi ng Ductile

Ang mga probisyon ng seismic ay maaaring mangailangan ng mga partikular na proporsyon ng miyembro, mga pagsasaayos ng koneksyon, pagpigil laban sa lokal o lateral-torsional buckling, at mga pagsusuri sa disenyo na nakabatay sa kapasidad. Sa maraming system, nilalayon ng mga inhinyero na hikayatin ang kontroladong pagbubunga sa mga itinalagang bahagi habang pinoprotektahan ang mga kritikal na koneksyon at iba pang elemento laban sa napaaga na pagkabigo.

Hakbang 5: I-verify ang Paggawa at Pagtayo

Kasama sa katiyakan ng kalidad ang pag-verify ng materyal, mga pagsusuri sa dimensyon, inspeksyon ng welding, mga kontrol sa pag-install ng bolt, at pagkumpirma na ang mga erected na bahagi ay tumutugma sa mga naaprubahang drawing. Ang mga pagbabago sa mga detalye ng istruktura ay dapat suriin at aprubahan ng responsableng inhinyero.

Para sa mga proyekto sa United States, maaaring kabilang sa mga naaangkop na kinakailangan ang International Building Code, ASCE/SEI 7, at mga nauugnay na pamantayan ng AISC, kabilang ang AISC 341 para sa seismic na disenyo ng mga structural steel system. Ang ibang mga bansa at rehiyon ay maaaring mangailangan ng iba't ibang pamantayan. Ang mga namamahala na regulasyon at ang kanilang pinagtibay na mga edisyon ay dapat kumpirmahin para sa bawat proyekto.

5. Mga Karaniwang Hamon at Praktikal na Solusyon

Ang mga mamimili at tagapamahala ng proyekto ay madalas na nahaharap sa isang mahirap na balanse sa pagitan ng badyet, bilis ng konstruksiyon, pagpapagana ng gusali, at kaligtasan sa istruktura. Ang maagang pagkilala sa mga karaniwang panganib ay maaaring mabawasan ang mga mamahaling pagbabago at maiiwasang pagkaantala.

Hamon 1: Pagpili ng Istraktura Batay Lamang sa Presyo

Ang isang mababang panimulang panipi ay maaaring magbukod ng mahahalagang serbisyo sa engineering, mga detalye ng koneksyon, pagsubok, mga protective coating, o mga kinakailangan sa pagtayo. Ihambing ang mga supplier gamit ang isang malinaw na tinukoy na saklaw sa halip na ang naka-quote na toneladang bakal o kabuuang presyo lamang.

Hamon 2: Pagtrato sa Mga Karaniwang Gusali na Bakal bilang Pangkalahatang Angkop

Maaaring hindi matugunan ng isang karaniwang pagsasaayos ng gusali ang mga seismic demand o mga kinakailangan sa arkitektura ng bawat site. Humiling ng pagsusuri sa engineering na tukoy sa proyekto bago tumanggap ng prefabricated na solusyon, partikular para sa mga hindi regular na layout, heavy equipment, o mga site na may malaking panganib sa seismic.

Hamon 3: Tinatanaw ang mga Nonstructural na Bahagi

Maaaring masira ang cladding, suspendido na kisame, mekanikal na kagamitan, piping, cable tray, at storage system sa pamamagitan ng paggalaw ng gusali. Ang kanilang mga suporta at kalakip ay dapat na masuri ayon sa naaangkop na mga kinakailangan at mga layunin ng pagganap ng proyekto.

Hamon 4: Paggawa ng Mga Hindi Naaprubahang Pagbabago sa Site

Ang paglipat ng mga brace, pagputol ng mga miyembro, pagbabarena ng hindi naaprubahang mga butas, o pagpapalit ng mga koneksyon ay maaaring magbago sa structural load path. Dapat magsumite ang mga construction team ng mga iminungkahing pagbabago para sa pagsusuri sa engineering bago ang pagpapatupad.

Hamon 5: Pagpapabaya sa Pangmatagalang Pagpapanatili

Ang kaagnasan, mga nasirang coatings, mga maluwag na bahagi, at mga hindi dokumentadong pagbabago ay maaaring makaapekto sa kakayahang magamit sa paglipas ng panahon. Magtatag ng plano sa pagpapanatili at ayusin ang mga naaangkop na inspeksyon, lalo na pagkatapos ng isang makabuluhang lindol o kapag natukoy ang nakikitang pinsala sa istruktura.

6. Paano Pumili ng Tamang Structural System

Walang solong solusyon sa pag-frame ng bakal na angkop para sa bawat gusali. Ang pinakamahusay na pagpipilian ay nakasalalay sa mga kinakailangan sa engineering, magagamit na espasyo sa sahig, taas ng gusali, mga paraan ng pagtatayo, at ekonomiya ng proyekto.

Ito ay mga pangkalahatang paghahambing, hindi isang kapalit para sa engineering na partikular sa proyekto. Ang pagiging angkop at pinahihintulutang paggamit ng bawat system ay nakasalalay sa mga lokal na code, kategorya ng disenyo ng seismic, pagsasaayos ng istruktura, at ang detalyadong disenyo.

Para sa mga pasilidad na pang-industriya, dapat ding isaalang-alang ng desisyon ang mga overhead crane, panginginig ng boses ng makinarya, malalaking pagbubukas, pagpapalawak sa hinaharap, at walang patid na mga kinakailangan sa produksyon. Ang maagang koordinasyon sa pagitan ng may-ari, arkitekto, inhinyero ng istruktura, at tagapagtustos ng gusali ng bakal ay maaaring maiwasan ang mga salungatan na magastos upang malutas sa ibang pagkakataon.

7. Ano ang Nakakaapekto sa Gastos ng Mga Istraktura ng Bakal na Lumalaban sa Lindol?

Ang halaga ng isang istraktura ng bakal na lumalaban sa lindol ay nakasalalay sa higit sa dami ng bakal. Ang pagiging kumplikado ng engineering, mga kinakailangan sa pagmamanupaktura, kundisyon ng site, logistik, at inspeksyon ay maaaring makaapekto sa panghuling pamumuhunan.

Mga Pangunahing Salik sa Gastos

• Mga kinakailangan sa disenyo ng seismic:Maaaring mangailangan ng karagdagang pagdedetalye ng engineering, materyal, o koneksyon ang mas matataas na pangangailangan sa disenyo o mga espesyal na sistema ng istruktura.
• Mga sukat ng gusali:Ang haba ng span, taas, espasyo ng column, at hindi regular na geometry ay nakakaimpluwensya sa laki ng miyembro at pagiging kumplikado ng fabrication.
• Mga pagtutukoy ng bakal:Ang mga kinakailangang grado, availability ng seksyon, kapal ng plate, at traceability ay nakakaapekto sa pagkuha.
• Disenyo ng koneksyon:Ang mga espesyal na joint, stiffeners, welding procedure, at mga kinakailangan sa inspeksyon ay maaaring tumaas ang mga gastos sa paggawa.
• Mga kondisyon ng pundasyon:Ang mga katangian ng lupa, mga kinakailangan sa anchor, at geometry ng pundasyon ay maaaring makabuluhang baguhin ang mga gastos sa pagtatayo ng sibil.
• Transportasyon at pag-install:Ang distansya sa pagpapadala, mga sukat ng bahagi, access sa pag-aangat, at mga lokal na rate ng paggawa ay nakakaimpluwensya sa mga gastos sa paghahatid at pagtayo.
• Mga sistema ng proteksyon:Ang proteksyon sa kaagnasan, proteksyon sa sunog, at iba pang paggamot na partikular sa proyekto ay nagdaragdag sa kabuuang gastos.

Paano Makokontrol ng Mga Mamimili ang Mga Gastos Nang Hindi Nakokompromiso ang Kaligtasan?

Magsimula sa isang malinaw na brief ng proyekto na kinabibilangan ng lokasyon, mga sukat, nilalayon na paggamit, pagkarga ng kagamitan, mga kinakailangan sa arkitektura, mga naaangkop na code, at gustong iskedyul ng paghahatid. Humiling ng maihahambing na mga panipi na may parehong teknikal na saklaw at malinaw na natukoy na mga pagbubukod.

Makakatulong ang value engineering sa pag-optimize ng mga laki ng miyembro, column grids, mga detalye ng koneksyon, at mga pagkakasunud-sunod ng fabrication. Gayunpaman, ang mga pagbabago sa mga sangkap na lumalaban sa lakas ng seismic ay dapat suriin ng mga kwalipikadong propesyonal at dapat mapanatili ang kinakailangang pagganap ng istruktura.

Kapaki-pakinabang din na ihambing ang kabuuang gastos sa pag-install sa halip na ang presyo ng materyal lamang. Ang isang mahusay na coordinated na disenyo ay maaaring mabawasan ang basura, muling paggawa ng site, pagkaantala sa pagtatayo, at mga gastos sa pagpapanatili sa hinaharap.

8. Paano Pumili ng Maaasahang Steel Structure Manufacturer

Ang pagpili ng tamang tagagawa ay isang mahalagang desisyon sa pagbili, lalo na kapag ang proyekto ay nagsasangkot ng mga kinakailangan sa seismic, naka-customize na mga dimensyon, o internasyonal na paghahatid. Dapat kayang suportahan ng isang supplier ang inaprubahang disenyo ng engineering na may pare-parehong kalidad ng pagmamanupaktura at malinaw na dokumentasyon.

Suriin ang Mga Kakayahang Teknikal

Tanungin kung ang tagagawa ay maaaring gumawa mula sa mga guhit na tukoy sa proyekto, makipag-ugnayan sa responsableng inhinyero sa istruktura, at gumawa ng mga kinakailangang seksyon at mga pagpupulong ng koneksyon. Kumpirmahin kung sino ang may pananagutan para sa disenyo ng istruktura, pagkalkula ng koneksyon, disenyo ng pundasyon, at pagsunod sa lokal na code.

Suriin ang Pamamahala ng Kalidad at Traceability

Depende sa kontrata at mga pamantayang namamahala, ang mga nauugnay na talaan ay maaaring magsama ng mga materyal na sertipiko, dokumentasyon ng pamamaraan ng welding, mga kwalipikasyon ng welder, mga ulat ng inspeksyon, mga talaan ng dimensional na inspeksyon, at mga detalye ng bolt. Humiling ng ebidensya na naaangkop sa antas ng panganib ng proyekto at mga kinakailangan sa regulasyon.

Kumpirmahin ang Mga Responsibilidad sa Paghahatid at Pag-install

Linawin ang mga oras ng lead ng fabrication, packaging, pagsasaayos sa pagpapadala, suporta sa pagtayo, pagpapahintulot sa pag-install, at mga pamamaraan para sa paghawak ng mga nasira o hindi sumusunod na mga bahagi. Ang isang detalyadong plano sa paghahatid ay maaaring mabawasan ang mga problema sa koordinasyon sa pagitan ng manufacturer, freight provider, at construction team.

Mga Tanong na Itatanong Bago Maglagay ng Order

• Maaari ka bang gumawa ng mga bahagi ng bakal ayon sa mga naaprubahang guhit ng proyekto?
• Anong mga inspeksyon sa kalidad at materyal na dokumentasyon ang kasama?
• Aling mga serbisyo sa engineering ang kasama, at alin ang nangangailangan ng hiwalay na appointment?
• Paano kinokontrol ang mga pagbabago sa disenyo at mga pagbabago sa katha?
• Ano ang mga tuntunin sa paghahatid, mga kinakailangan sa packaging, at mga responsibilidad sa pag-install?
• Maaari ka bang magbigay ng may-katuturang mga sanggunian sa proyekto at nabe-verify na mga tala ng kalidad?

QINGDAO LIWEIYUAN HEAVY INDUSTRY CO., LTD.maaaring isama sa proseso ng pagsusuri ng tagapagtustos para sa mga proyektong istruktura ng bakal. Dapat talakayin ng mga mamimili ang kanilang mga partikular na kinakailangan sa gusali, saklaw ng paggawa, mga inaasahan sa dokumentasyon, at mga pagsasaayos ng paghahatid nang direkta sa kumpanya bago gumawa ng desisyon sa pagbili.

9. Mga Madalas Itanong

10. Bumuo nang may Kumpiyansa sa Pamamagitan ng Mas Mabuting Pagpaplano ng Istraktura ng Bakal

Ang istrukturang bakal na lumalaban sa lindol ay resulta ng pinagsama-samang engineering, angkop na mga materyales, maaasahang koneksyon, kontroladong katha, at maingat na pag-install. Ang lakas at ductility ng Steel ay nag-aalok ng mahahalagang bentahe, ngunit ang mga kalamangan na iyon ay dapat na suportado ng isang kumpletong sistema ng istruktura na idinisenyo para sa aktwal na mga kinakailangan sa site at proyekto.

Para sa mga may-ari ng gusali, kontratista, developer, at procurement team, ang pinakamabisang diskarte ay ang pagtukoy ng mga layunin sa pagganap ng seismic nang maaga, pagkumpara ng mga supplier laban sa pare-parehong teknikal na detalye, at pag-verify ng kalidad ng dokumentasyon bago magsimula ang konstruksiyon. Nakakatulong ang mga hakbang na ito na pamahalaan ang panganib, mapabuti ang koordinasyon ng proyekto, at suportahan ang pangmatagalang pagganap ng gusali.
