Ang mga tool sa pag -aangat ng bakal na istraktura ay ginawa ng LiWeiyuan, isang propesyonal na tagagawa ng istraktura ng bakal sa China. Gumagamit kami ng katangi-tanging likhang-sining at de-kalidad na mga hilaw na materyales. Maaari kang bumili ng aming mga produkto nang may kumpiyansa habang nagbebenta kami nang direkta mula sa pabrika.
1. Pag -aangat ng Kapasidad ng Pag -load ng Tool
Batay sa bigat ng mga sangkap na istraktura ng bakal (5-50 tonelada), ang na-rate na pag-load ng tool ng pag-angat ay tinutukoy na hindi bababa sa 60 tonelada, na may isang kadahilanan sa kaligtasan ≥ 3.5. Ang materyal na ginamit ay Q355B low-alloy na bakal na may lakas ng ani ≥ 345 MPa.
2. Pormularyo ng istruktura
Ginagamit ang isang double-lifting-point portal frame na istraktura, na may isang adjustable pangunahing haba ng beam na 11.5m. 80*80Q355B anggulo ng bakal ay ginagamit sa mga node ng pag -aangat ng tool, na may 16mm makapal na pampalakas na buto na idinagdag sa mga node.
3. Paraan ng Koneksyon

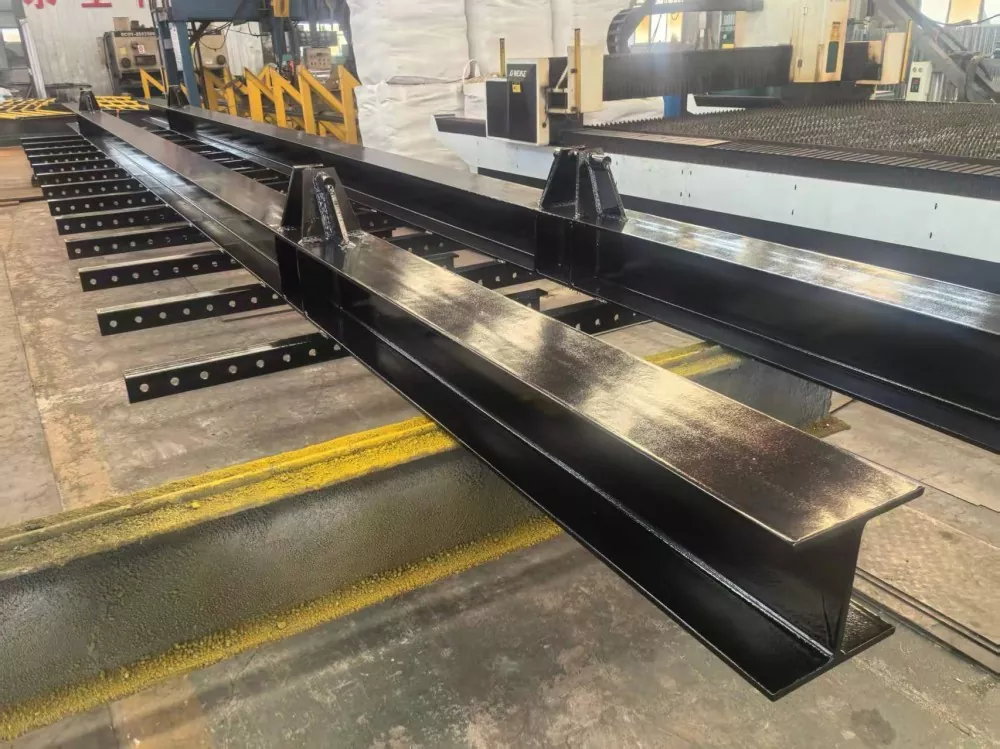

Ang nakakataas na lugs ay dinisenyo bilang isang istraktura ng double-lug plate na may isang 50mm na siwang at kapal ng 20mm. Ang buong pagtagos ng welding ay ginagamit sa beam (weld grade 2), na may taas na weld leg ≥ 12mm.
1. Pangunahing mga pagtutukoy ng materyal

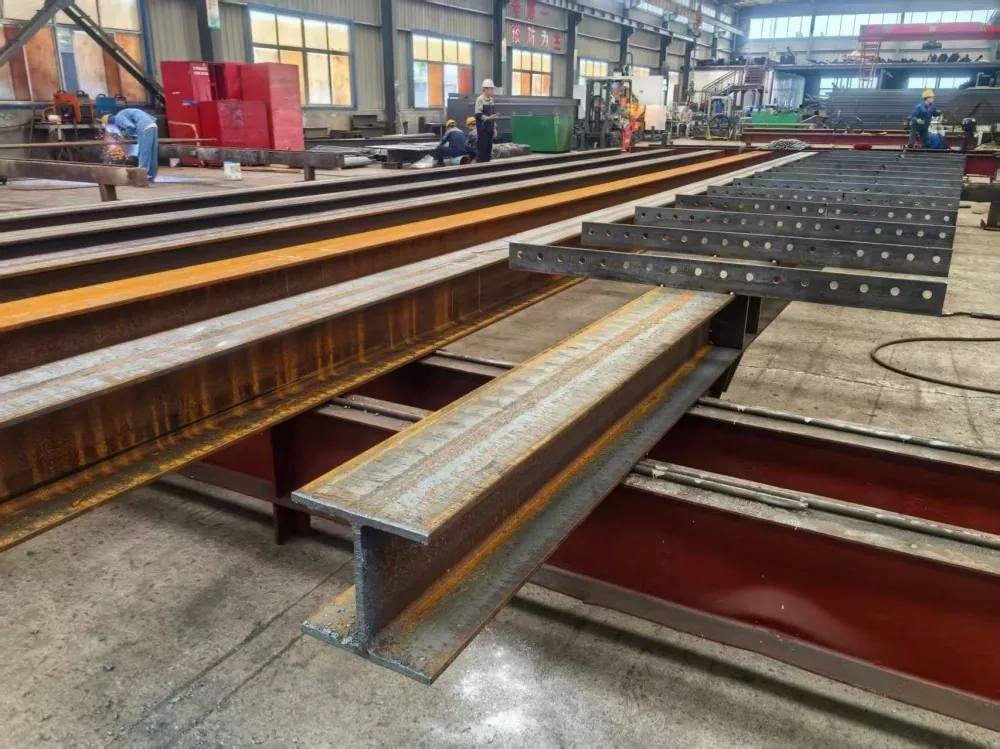

○ Crossbeam: H300 × 200 × 8 × 12 bakal

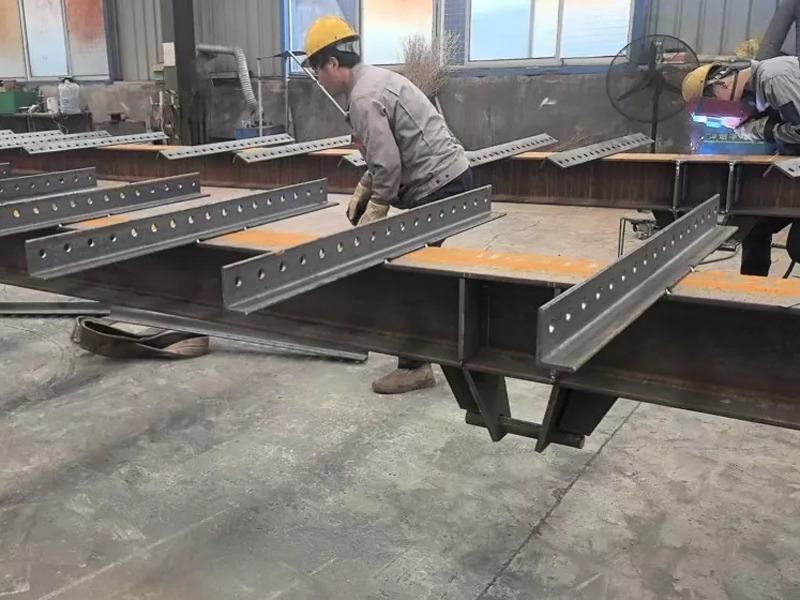

○ Tool Hanging Node: 80*80 Q355B Angle Steel
○ Pag-aangat ng Lug: Laser-cut mula sa 20mm makapal na Q355B Steel Plate
2. Teknolohiya sa Pagproseso
○ Pagputol: pagputol ng laser ng CNC, gupitin ang pagkamagaspang na ra ≤ 25μm

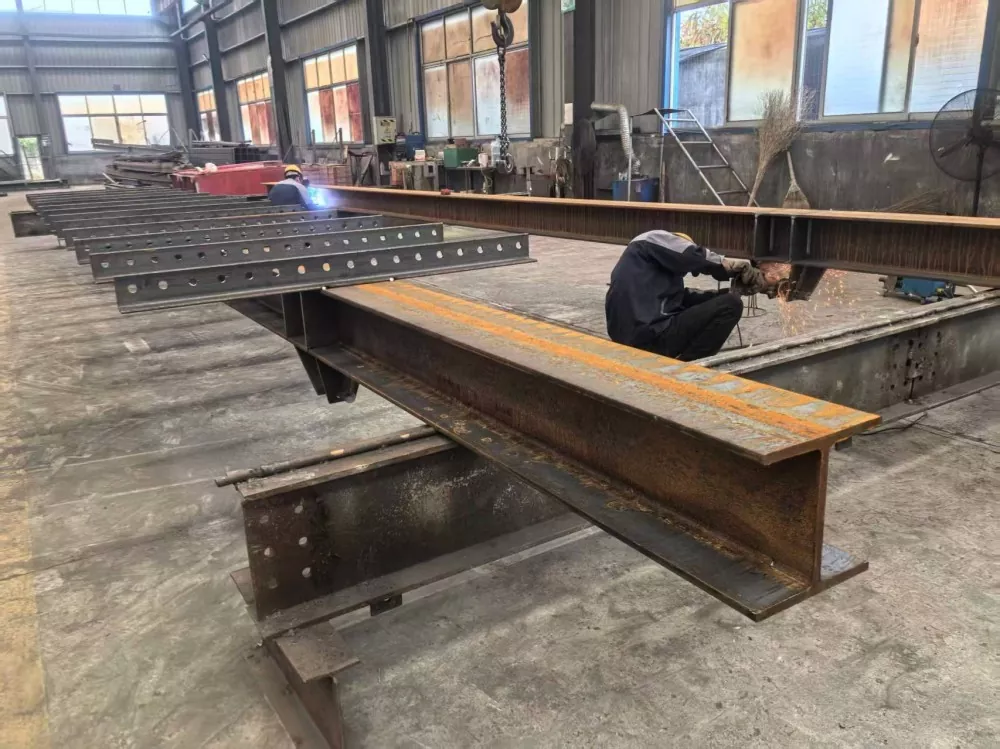

○ Welding: CO₂ Gas Shielded Welding, ER50-6 Welding Wire, Post-Weld Heat Preservation sa 200 ° C para sa Stress Relief
○ Paggamot ng init: Ang pag-aangat ng mga lugs ay sumasailalim sa pagsusubo at pag-init ng paggamot (katigasan HB 200-230)
1. Mekanismo ng Adjustable Crossbeam
· Ang magkasanib na teleskopiko ay nagpatibay ng isang nested na istraktura na may saklaw ng pagsasaayos ng 500mm. Nilagyan ito ng tatlong hanay ng paghahanap ng mga butas ng pin (16mm diameter) at nilagyan ng 45# bakal na paghahanap ng mga pin (na may mga anti-drop pin).
· Ang mga sliding contact na ibabaw ay lubricated na may mos₂ grasa, at ang clearance ay kinokontrol sa loob ng 0.5-1mm.
2. Pag -aangat ng Lug ng Lug
· 80mm spacing sa pagitan ng mga lug plate, built-in φ55mm karayom roller bear (Model NA4911), bearing seat at lug interference fit (H7/R6)
· Pin na gawa sa 40crnimoa, 50mm diameter, chrome-plated (0.05mm kapal)
3. Ang mga binti ng suporta na hindi slip
· Ang isang 200 × 200 × 20mm na hugis-parihaba na plate plate ay naka-install sa ilalim, na may mga anti-slip na ngipin na gilingan sa ibabaw (lalim ng ngipin 2mm, spacing 5mm).
· Ang taas ng suporta sa binti ay maaaring maayos na may isang M42 na pagsasaayos ng bolt (saklaw ng pagsasaayos ± 50mm).
1. Inspeksyon ng Weld
Ang lahat ng mga pangunahing welds ay sumasailalim sa 100% na pagtagos sa pagsubok (PT), at ang T-joints ay sumasailalim sa 20% na ultrasonic testing (UT), antas ng pagpasa I.
Dimensional na paglihis ng mga binti ng weld weld ≤ ± 1.5mm, katumbas na paglihis ≤2mm/m.
2. Dimensional na pagpapahintulot
○ Beam buong haba ng paglihis: ± 3mm
○ Pag -aangat ng paglihis ng spacing: ± 2mm
○ Pangkalahatang patayo: ≤1.5mm/m
3. Pagsubok sa Pagganap
○ Rated load test: static load ng 1.25 beses ang na -rate na pag -load para sa 1 oras, permanenteng pagpapapangit ≤0.1%.
○ Dynamic na pagsubok sa pag -load: cyclic load ng 1.1 beses ang na -rate na pag -load sa loob ng 50 segundo. 0 beses (dalas na 0.5Hz)
1. Overload Protection Device (Model XZ-100, Katumpakan ± 2%) na naka-install, awtomatikong isara ang pag-angat ng circuit kung ang labis na karga ay lumampas sa 10%.
2. Ang tunog at light alarm system (operating boltahe DC24V) ay naka -install, tunog ng isang alarma kapag ang bolt preload ay bumaba ng 15%.
3. Lahat ng nakalantad na mga gumagalaw na bahagi ay nilagyan ng proteksiyon na mesh (laki ng mesh ≤ 20mm), pinagtagpi ng φ4mm cold-draw na bakal na kawad.

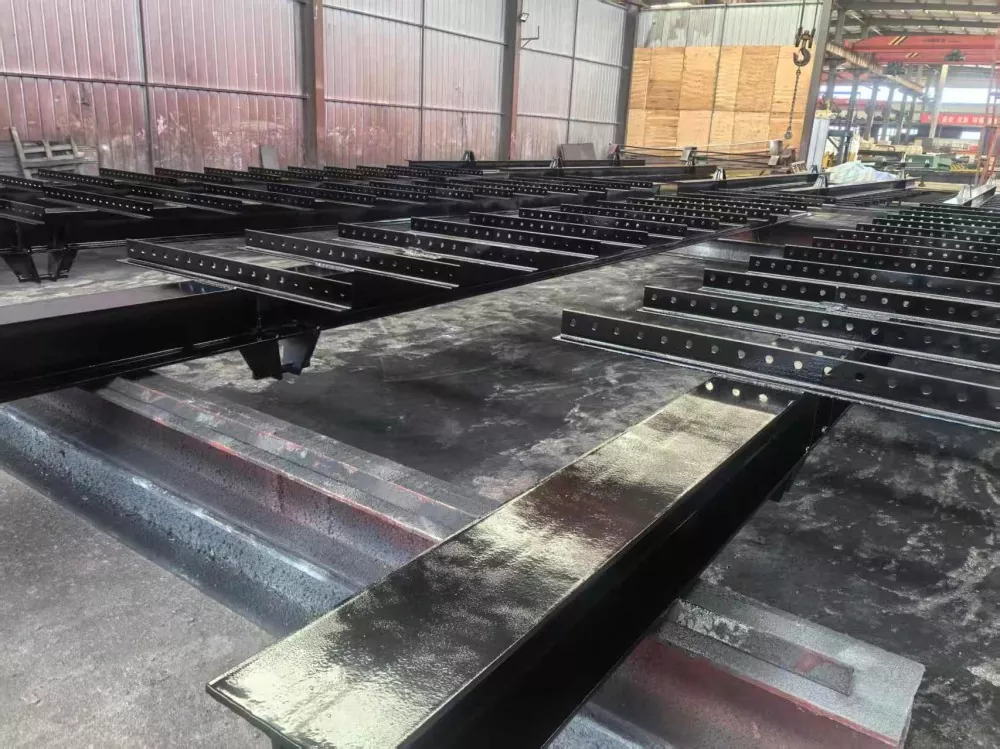

1. RAW MATERIAL INSPECTION → CNC Laser Cutting → Machining (Milling, Drilling) → Welding → Post-Weld Heat Treatment → Straightening → Assembly → Polishing → Surface Treatment (Sandblasting to Sa2.5 grade, epoxy zinc-rich primer 80μm + chlorinated rubber topcoat 60μm).
2. Mga Punto ng Key control ng Proseso: Pagmamanman ng Welding Deform (Paggamit ng Rigid Fixing at Reverse Deformation Paraan), dapat sundin ang Bolt Preload Torque (ayon sa mga pagtutukoy ng GB/T 1231, kasama ang koepisyentong koepisyent na kinokontrol sa loob ng 0.11-0.15.
1. Magbigay ng kumpletong mga guhit ng disenyo (kabilang ang mga modelo ng CAD 3D), materyal na warranty, at ulat ng paggamot sa init.
2. Ang ulat ng inspeksyon ng third-party ay dapat isama: ang mga talaan ng pagsubok sa mekanikal na pag-aari, mga diagram na hindi mapanirang pagsubok, at mga ulat ng dimensional na inspeksyon.
3. Maglakip ng isang manu -manong gumagamit at pagpapanatili (kabilang ang isang bahagi ng katalogo, tsart ng pag -ikot ng lubrication, at Gabay sa Pag -aayos ng Pag -aayos).
1. Bago ang bawat paggamit, suriin: ang kondisyon ng mga paghahanap ng mga pin, mga bitak ng weld, pagtaas ng temperatura ng pagtaas (≤40 ° C), at pagiging epektibo ng alarm system.
2. Ang labis na karga ay mahigpit na ipinagbabawal. Ang saklaw ng temperatura ng operating ay -20 ° C hanggang 60 ° C, at ang maximum na bilis ng hangin ay hindi lalampas sa 12 m/s.
3. Regular na pagpapanatili: Magsagawa ng isang komprehensibong inspeksyon tuwing 50 mga pag -angat o bawat tatlong buwan, at magsagawa ng isang pag -calibrate ng pag -load taun -taon.
IX. Ang kalidad ng disenyo ng istraktura ng liweiyuan na bakal
Ang istraktura ng bakal na liweiyuan ay isang nangungunang tagagawa ng iba't ibang mga produktong istraktura ng bakal at mga produktong metal sa China. Maaari naming ipasadya ang iba't ibang mga solusyon sa produkto ng metal at magbigay ng mga customer na may mataas na kalidad, mababang gastos na istraktura ng bakal at mga produktong metal. Maaari kaming magbigay ng mga customer ng mga materyales at disenyo ng istraktura ng bakal na sumunod sa mga pamantayan sa pambansa at rehiyon, kabilang ang mga mula sa US at Europa.
1. Ano ang mangyayari kung lumitaw ang isang isyu sa kalidad ng produkto?
Kung nakatanggap kami ng kalidad ng feedback, nangangako kaming tumugon sa loob ng 24 na oras at magbigay ng solusyon sa loob ng 48 oras. Kung ang isyu ay aming kasalanan, maaari kaming magbigay ng libreng rework, pinabilis na reshipment (mga gastos sa pagpapadala na sakop sa amin), o kabayaran tulad ng bawat kontrata, depende sa mga pangangailangan ng customer.
2. Paano natin masisiguro ang pare -pareho na kalidad ng produkto? Mayroon ba tayong isang komprehensibong proseso ng inspeksyon ng kalidad?
Ang aming kumpanya ay ISO9001-2016 na sertipikado at nagpapatupad ng tatlong antas ng kalidad ng inspeksyon: Komposisyon ng bakal at pagsubok sa lakas bago dumating ang mga hilaw na materyales; Ang mga tauhan ng QC ay nagsasagawa ng mga inspeksyon at ganap na naitala ang bawat proseso ng paggawa; at ang data ng pagsubok ay ganap na nai -archive para sa madaling pag -access ng mga customer.
3. Natutugunan ba ng aming mga produktong istraktura ng bakal ang mga pamantayan sa pagpasok ng aming target na merkado?
Ang aming mga tool sa pag -aangat ng istraktura ng bakal na liweiyuan ay sertipikado (pamantayan ng EN1090), tinitiyak ang pagsunod sa kaligtasan ng EU, proteksyon sa kapaligiran, at mga kinakailangan sa kahusayan ng enerhiya. Ang mga kumpletong ulat ng pagsubok ay magagamit.
4. Ano ang oras ng paghahatid?
Ang oras ng paghahatid ay nakasalalay sa laki at bilang ng mga gusali. Karaniwan, ang paghahatid ay nasa loob ng 30 araw pagkatapos matanggap ang pagbabayad. Ang mga bahagyang pagpapadala ay pinahihintulutan para sa malalaking mga order.
5. Nagbibigay ka ba ng mga serbisyo sa pag -install?
Bibigyan ka namin ng detalyadong mga guhit ng konstruksyon at manu -manong upang matulungan kang bumuo at mai -install ang hakbang sa gusali.
